Poches filtrantes pour la filtration industrielle
Les poches filtrantes sont un des éléments filtrants plus répandus et les plus économiques pour la filtration des liquides de procédé ou de rejet. Elles sont utilisées dans des filtres à poche, aussi bien pour la filtration de batchs ou pour la filtration à grand débit.
Depuis plus de 30 ans, K2TEC conçoit et fabrique des filtres industriels pour la séparation solide/liquide.
K2TEC propose des poches filtrantes standard et est aussi capable de concevoir des poches de filtration sur mesure pour répondre aux demandes les plus exigeantes.
35 ANS
d’expérience en filtration industrielle
MATERIAUX
Feutres et monofilaments, disponibles avec agréments alimentaires
SEUILS DE FILTRATION
de 0,5 à 2000µ
FABRICATION
produits standards et sur mesures, cousus, soudés…
Gamme de poches filtrantes K2TEC
Retrouvez de l’information détaillée sur chaque modèle de poche filtrante en cliquant sur « DÉCOUVRIR ».
Pour répondre à de nombreuses applications de filtration industrielles, K2TEC a développé une gamme permettant de répondre à toutes les demandes

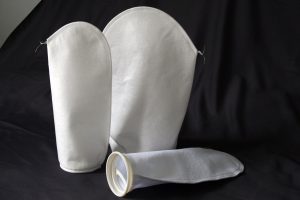

Poche filtrante standard
K2TEC fabrique des poches filtrantes pour corps de filtre à poche standard et pour corps de filtres spéciaux. Les poches filtrantes standard sont fabriquées par couture. Les matériaux utilisés pour la fabrication des poches filtrantes ont été choisis pour leur qualité constante et leur performance. La gamme de matériaux proposés permet de s’adapter aux applications les plus rigoureuses.
Toutes les poches filtrantes K2TEC sont garanties sans silicone pour minimiser toutes éventuelle contamination. Ces poches filtrantes sont fabriquées selon les plus hauts standard pour assurer fiabilité et reproductibilité dans le temps.
Les poches filtrantes standard sont disponibles plusieurs options d’anneaux : en acier galvanisé, en acier inoxydable et les colliers plastiques.

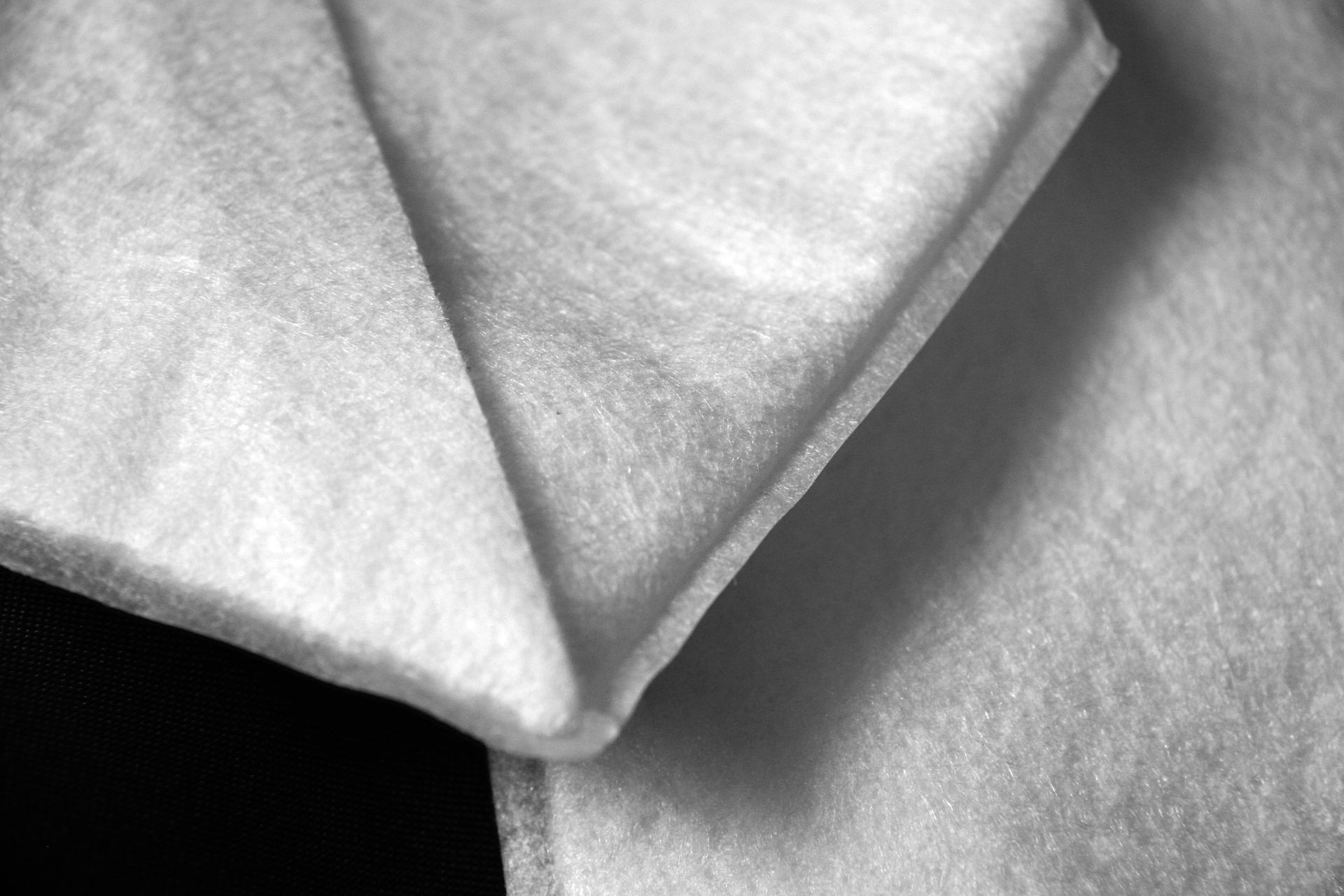

Poche filtrante entièrement soudée
Une poche filtrante entièrement soudée permet d’augmenter l’efficacité de filtration.
Pour répondre aux exigences les plus pointues en termes d’efficacité et de seuil de filtration, K2TEC utilise un procédé de soudure ultrason qui permet de supprimer les coutures des poches filtrantes.
L’assemblage des poches par soudure élimine les possibles passages préférentiels par les trous d’aiguilles générés lors de la couture (utile pour les seuils de filtration les plus bas).
Le processus de fabrication par soudure ultrason est garanti sans adjonction de matière périphérique (pas de matériel d’apport comme pour une traditionnelle soudure de métal). Ces poches filtrantes sont donc garanties sans silicone.
L’anneau de maintien des poches filtrantes, en polypropylène ou polyester, est également soudé, formant une jonction hermétique entre le corps de filtre et la poche filtrante.
Ces caractéristiques permettent aux poches filtrantes soudées d’être plus efficaces que les poches filtrantes cousues.
Les poches filtrantes soudées sont disponibles en feutre polypropylène et polyester ainsi que les feutres haute performance et durée de vie allongée.
Retour à la gamme de poches filtrantes

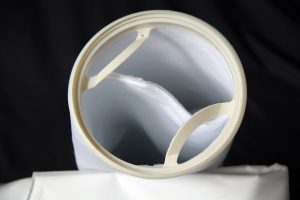

Poche filtrante à haute capacité
La poche filtrante à haute efficacité avec 70% de surface filtrante supplémentaire.
La poche filtrante à haute capacité est fabriquées avec deux cylindres de média filtrant : la partie extérieure classique de la poche filtrante Ø 180 mm est secondée par un deuxième cylindre de média filtrant Ø 120 mm en partie intérieure. Cette confection permet d’augmenter la surface de filtration de 70% par rapport à un produit standard.
L’augmentation de la surface filtrante permet de retenir une plus grande quantité de particules indésirables, et d’avoir une durée de vie supérieure. Grâce à l’augmentation de surface filtrante, le débit admissible est également supérieur.
Grâce à cette confection double, les poches filtrantes ont 70% de surface filtrante supplémentaire tout en occupant le même volume. Elles contiennent donc un volume de liquide moindre. Ainsi, les poches filtrantes saturées pèsent nettement moins lourd. Une poche filtrante haute capacité pèse seulement 25% du poids d’une poche standard une fois remplie de liquide et est donc plus faciles à changer. Le volume de produit perdu est aussi plus faible, ce qui peut représenter une économie non négligeable à moyen terme.
Ces poches filtrantes à haute capacité sont utilisées avec des paniers filtrants spéciaux permettant de soutenir à la fois le média filtrant extérieur et intérieur. Ces paniers filtrants spéciaux peuvent être installés à tout moment dans des corps de filtre standard, sans modification. Ceci permet d’augmenter les performances d’un filtre à poche pour un coût réduit.
Ces poches filtrantes à haute capacité sont fabriquées avec nos anneaux plastiques afin d’optimiser l’étanchéité entre la poche et le corps de filtre. Elles sont disponibles en taille 1 et 2 avec nos médias filtrants feutres, maille monofilament…
Retour à la gamme de poches filtrantes

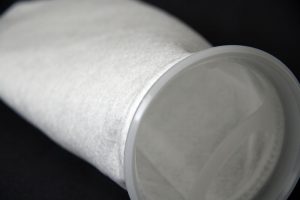

Poches filtrantes pour produits agroalimentaires et pharmaceutiques
Les poches filtrantes pour la filtration de produits alimentaires et pharmaceutiques doivent être conformes aux normes européennes concernant les matériaux en contact avec les denrées alimentaires.
Des conditions de fabrication contrôlées mais aussi de stockage et d’emballage sont nécessaires pour éliminer toutes sources possibles de contamination. L’outil de production de poches filtrantes de K2TEC satisfait toutes ces conditions.
Les matériaux constituant les poches filtrantes pour usage agroalimentaire ou pharmaceutique ont été choisis pour leur qualité et leur traçabilité, assurant une filtration performante et sans risque. Ils sont compatibles avec les normes types CE 1935/2004, CE 10/2001 et FDA Title 21.
Les anneaux compatibles pour les poches filtrantes agroalimentaires sont les colliers polypropylènes et les anneaux inox.
La surface externe des poches filtrantes en feutre est calandrée, éliminant une éventuelle migration de fibres dans le produit filtré.
Chaque poche filtrante est emballée individuellement, les coutures sont placées à l’intérieur des poches filtrantes et la fabrication répond aux normes ISO 9001 2000.
Les poches filtrantes pour l’agroalimentaire sont normalement utilisées dans des filtres à poche dits « sanitaires » en inox 316L, avec soudures intérieures, traitement de surface…
Retour à la gamme de poches filtrantes

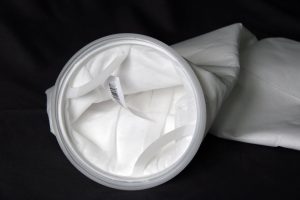

Poches de filtration à durée de vie allongée
Les poches de filtration à durée de vie allongée sont utilisées lorsque le changement de la poche filtrante est difficile ou à risques.
Les poches de filtration à durée de vie allongée utilisent des médias filtrants spéciaux. Ces médias filtrants en polypropylène ou polyester sont disponibles avec des seuils de filtration de 0.5 à 100μ et permettent d’augmenter la durée de vie des poches de filtration jusqu’à cinq fois par rapport à une poche de filtration traditionnelle.
La densité du média filtrant est progressive, les particules les plus grossières sont arrêtées en surface et les particules de plus en plus petites sont capturées dans l’épaisseur de la poche filtrante, évitant un colmatage rapide. L’épaisseur supérieure de ce media filtrant permet aux poches de filtration de retenir une plus grande quantité de particules.
Ces poches de filtration à grande capacité de rétention se colmatent plus lentement, et peuvent ainsi augmenter leur durée de vie jusqu’à 5 fois par rapport à une poche de filtration standard.
Ces poches de filtration sont totalement soudées, éliminant le risque de passage de fluide par les coutures. La partie extérieure des poches de filtration est calandrée, cette opération évite tout risque de relargage de fibre.
Retour à la gamme de poches filtrantes

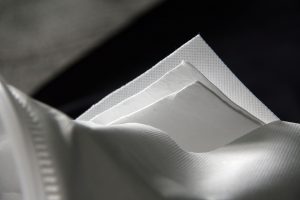

Poches filtrantes multicouche
Les poches filtrantes multicouche utilisent jusqu’à 4 épaisseurs de médias filtrants pour des seuils de filtration de 0,5µ à 25μ et une efficacité supérieure à 90%.
Les poches filtrantes multicouches sont des produits à haute efficacité, disponibles de 0,5μ à 25μ avec une performance supérieure à 90%. Elles sont destinées aux applications critiques qui requièrent une performance de filtration supérieure. Ces poches filtrantes sont fabriquées à partir de non-tissé polypropylène, jusqu’à 4 épaisseurs. Ces poches filtrantes sont aussi disponibles en polyester pour des températures supérieures à 100°C ou quand le polypropylène n’est pas compatible chimiquement.
Combinées à notre collier polypropylène, les poches multicouches peuvent avoir une construction complètement soudée. De ce fait, toutes contaminations liées aux perforations des aiguilles pendant la couture ou aux fils de couture sont éliminées. Chaque couche du produit est soudée individuellement pour assurer une plus grande résistance mécanique. Les poches filtrantes multicouches sont aussi disponibles avec un montage anneau acier galvanisé ou acier inoxydable pour les poches sur-mesure.
Retour à la gamme de poches filtrantes

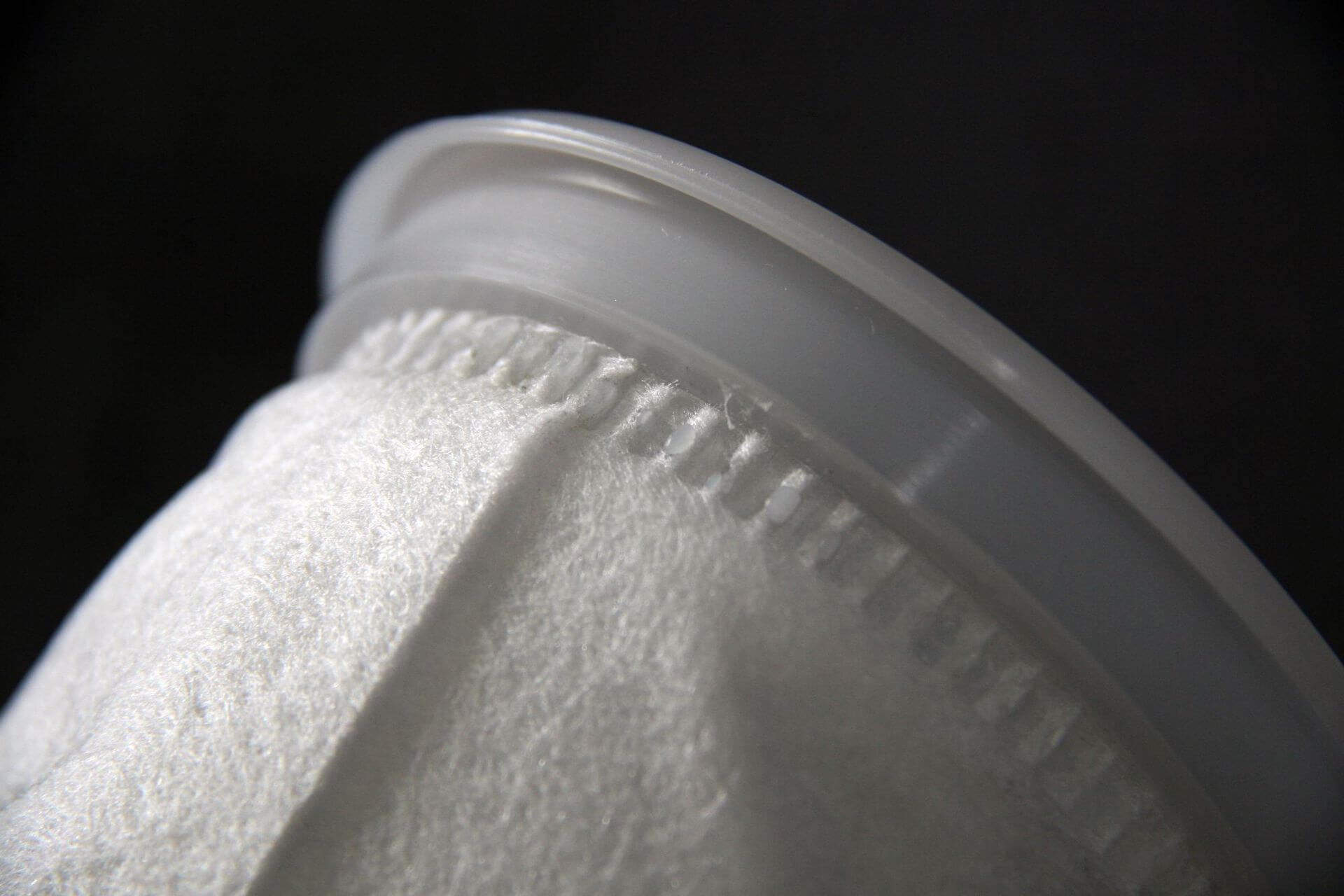

Les poches de filtration à haute efficacité
Les matériaux utilisés par K2TEC pour les poches de filtration à haute efficacité sont des composites de polypropylène ou de polyester en microfibre. L’efficacité en termes de rétention va de 90% à 99.98%.
Pour les applications critiques requérant une finesse de filtration de 0.2μ à 25μ avec des fluides chargés, K2TEC fabrique des poches de filtration à haute efficacité. Des industries telles que les produits pharmaceutiques, automobiles, chimiques, les produits alimentaires et boissons, l’eau potable, la cosmétique ou encore l’électronique… ont longtemps utilisé des cartouches filtrantes pour leur capacité à retenir beaucoup de particules indésirables.
Néanmoins, aujourd’hui l’utilisation de poches de filtration à haute efficacité s’est avérée supérieure en termes de durée de vie, de capacité à retenir une grande quantité de particules indésirables, avec un coût d’utilisation global inférieur, tout en maintenant ou en augmentant l’efficacité de filtration.
Les exemples où les poches filtrantes à haute efficacité peuvent remplacer les cartouches sont nombreux comme la protection des membranes sur des procédés d’osmose inverse, la filtration de carbone, la filtration de fluides critiques…
Alternativement, ces poches de filtration à haute efficacité peuvent être utilisées en tant que préfiltres pour prolonger la durée de vie des cartouches à seuil de filtration absolu qui sont très onéreuses. Les poches de filtration à haute efficacité peuvent également être fabriquées avec des matériaux conformes aux directives européennes concernant les produits avec contact alimentaire ainsi que la norme FDA.
Retour à la gamme de poches filtrantes
Chaussettes filtrantes à cordelette
Les chaussettes filtrantes sont des poches filtrantes avec cordelettes de serrage. Elles peuvent être installées directement en sortie de tuyauterie sans avoir recours à un corps de filtre dédié ou un adaptateur.
Ces chaussettes filtrantes sont destinées aux applications de filtration avec faible pression et lorsqu’une filtration en milieu non clos est acceptable. Elles représentent une alternative économique aux poches filtrantes utilisées dans des corps de filtre.
La fabrication des poches filtrantes à cordelette est faite par couture. Il est possible de renforcer les coutures latérales pour les médias filtrants fragiles ou pour augmenter la résistance à la pression.
Les chaussettes filtrantes sont essentiellement réalisées en tissu monofilament car ce type de tissus, plus souple, facilite le serrage. Elles sont néanmoins réalisables dans d’autres matériaux comme les feutres.
Retour à la gamme de poches filtrantes
Poches de filtration spéciales
Avant de fabriquer des poches filtrantes standard, K2TEC, impliqué dans
le domaine de la filtration industrielle depuis 1989, fabriquait déjà des poches filtrantes spéciales.
Certains process de filtration liquide innovants ou confidentiels ont besoin
de produits spécifiques : les laboratoires pharmaceutiques, l’industrie nucléaire, la défense, l’automobile…
K2TEC peut développer une solution sur-mesure avec son bureau d’études ou
travailler sur plan et cahier des charges pour proposer des produits clés en main
qui répondent aux exigences clients en termes de dimensions, matériaux, supportage et tous types d’exigences spéciales…
Retour à la gamme de poches filtrantes
Les dimensions standards
Compatibilité chimique
LES MATÉRIAUX
K2TEC propose différents matériaux pour la fabrication des poches filtrantes. Ils sont choisis pour leur qualité de filtration et répondent aux normes en vigueur : REACH, normes agroalimentaires…

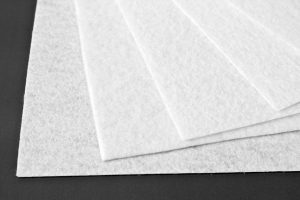

Les feutres
Les feutres sont polyvalents et ont un coût modéré. Efficaces sur les particules solides et déformables, ils offrent une filtration en profondeur.
Ils sont disponibles en plusieurs matériaux : polypropylène, polyester, polypropylène à durée de vie allongée, polyester à durée de vie allongée, nomex…
Seuils de filtration de 0.5 à 200µ, en option agrément pour le contact alimentaire.

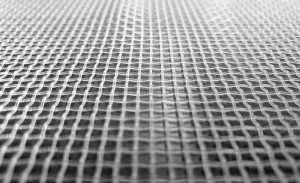

Les mailles monofilament
Les mailles filtrantes monofilament sont des tissus précis et stables, disponibles de 1 à 2000 µ en Nylon, Polypropylène (PP), Polyester (PES) ,PTFE… en option agrément pour le contact alimentaire.

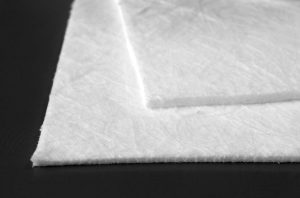

Les médias filtrants spéciaux
Pour des applications de filtration spéciales, les poches filtrantes peuvent être fabriquées dans matériaux non tissés, matériaux multicouches, matériaux absorbants, tissus imprégnés, tissus antistatiques… Plus d’information sur notre page Poches filtrantes spéciales.
Les différents anneaux et colliers
La poche filtrante avec anneaux en acier galvanisé et acier inoxydable s’adapte de manière universelle dans tous les corps de filtre à poche standard. Disponible en diamètres standard 105 et 180 mm et dimensions spéciales.
Les poches filtrantes avec colliers moulés en polypropylène, polyester ou santoprene améliorent l’étanchéité, éliminent les perforations faites par les aiguilles lors de la couture. Les colliers sont munis de poignées pour une installation et un remplacement des poches filtrantes rapides et aisés. Ils s’utilisent dans nos filtres à poches KBF standard ou custom.
Les colliers polypropylène sont incinérables et rendent possible le recyclage des poches filtrantes usagées. Disponibles en diamètres standard 105 et 180 mm.
Les colliers polyester sont destinés aux applications avec haute température ou lorsque des propriétés de résistance chimique sont nécessaires.
Exemples d’applications
